在地铁站、商场、图书馆、博物馆等公共场所，我们经常可以看到不同花色的人造石，米黄的、灰色的、大花的、细粉颗粒的……而且近年来，人造石越用越多，且尺寸也越用越大。
人造石项目刚做好的时候，大气美观，可是过了几个月再去看的时候，人造石的那些病变问题就出来了，让很多项目经理头疼不已。
关于人造石的那些臭毛病，你见过几个呢？
熟悉人造石的朋友都知道，人造石主要分有机人造石和无机人造石（水磨石为主）。这两种人造石的主要成分不一样，所以它们出现的病变问题也不一样。
今天，我们就来重点了解一下有机人造石的病变问题吧！
病变之一：翘曲、变形
有机人造石的主要成分是树脂和石粉，容易热胀冷缩、湿胀干缩，当人造石受到温度或湿度影响发生膨胀，粘结剂的强度不够粘不住它们的时候，就会产生翘曲变形。
病变之二：泛碱、水斑
人造石里含有天然石材的颗粒，天然石材是有毛细孔的，在吸收了粘结剂里的碱性水以后，和石材发生反应，会形成像果冻一样的凝胶，这就是我们看到的水斑。
有些品种的人造石在吸收了碱性水以后，随着时间的推移水份蒸发了，碱留在了石材内部和表面，肉眼看上去白乎乎的，这就是泛碱
病变之三：被腐蚀
有机人造石里的树脂非常不耐碱，长期接触碱性较高的粘结剂，就会慢慢被腐蚀，从而引起人造石出现空鼓破坏等现象。
以上图片为腐蚀前、后对比图
腐蚀后的人造石厚度明显薄了很多

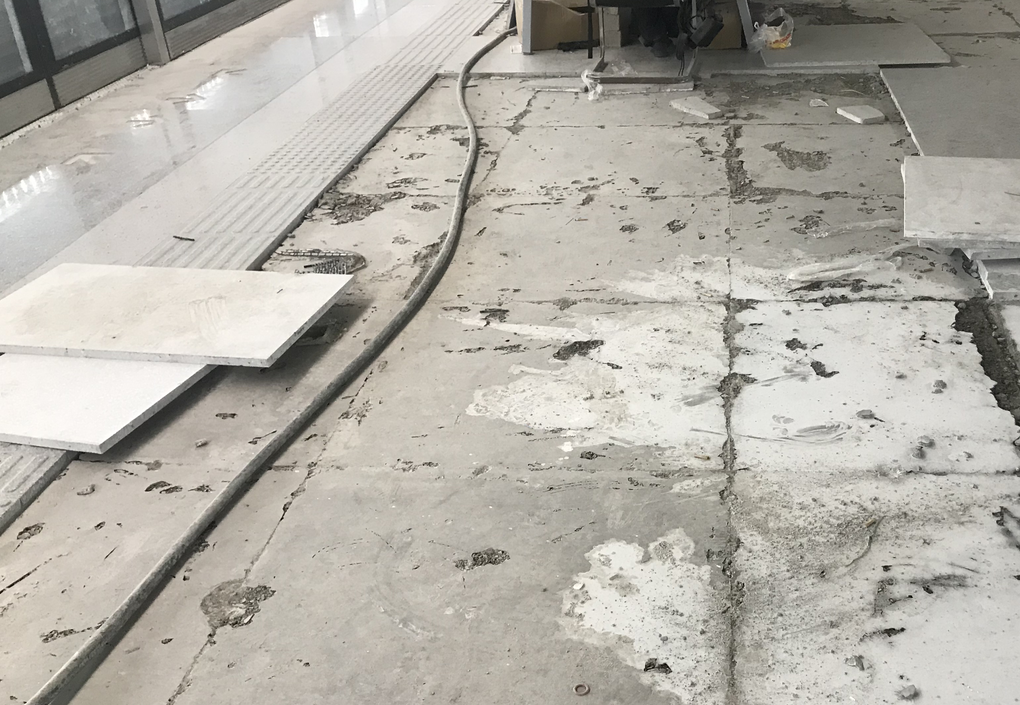

病变之四：空鼓
石材空鼓是比较常见的现象，有的是在粘结层空了，有的是在基层就空了，有的则是在背胶层空了。不论是哪一层空了，都可以说明那一层的强度是相对较低的。
如果是粘结层空了，原因可能是选择了不合适的胶粘剂，有的工地还在用水泥贴人造石，这些都会导致粘结层强度不够而空鼓。
如果是基层空了，有可能是因为基层强度不够，有起砂、起粉的现象，或者是疏松物没清理干净，亦或者是半干砂浆地面做得太厚等等。
如果是背胶层空了，原因可能是背胶质量不合格；背胶涂刷不规范（厚度不达标、没有涂刷到位）；留缝不够等原因导致人造石变形产生的力无处释放，超过了背胶的强度等。
病变之五：开裂
很多开裂现象和不正确的施工操作有关系，例如贴石材水平调整的时候用力敲击、粘结剂强度未达标的时候上人、交叉施工时器械碾压等。
病变之六：爆边
爆边，主要是因为它本身热膨胀系数高，尤其是石英石，在没有留出足够的缝、没有使用柔性填缝剂填缝的情况下，相邻两块膨胀了的人造石“硬碰硬”，最后伤亡惨重。
关于有机人造石的病变，您还见过哪些呢？
欢迎在留言区补充，和我们一起交流，共同助力人造石项目高质量发展，减少项目病变问题的产生。
