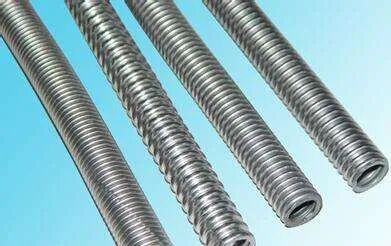

8月1日起实施!行业标准 《预应力混凝土用金属波纹管》

发布时间:2020年07月03日

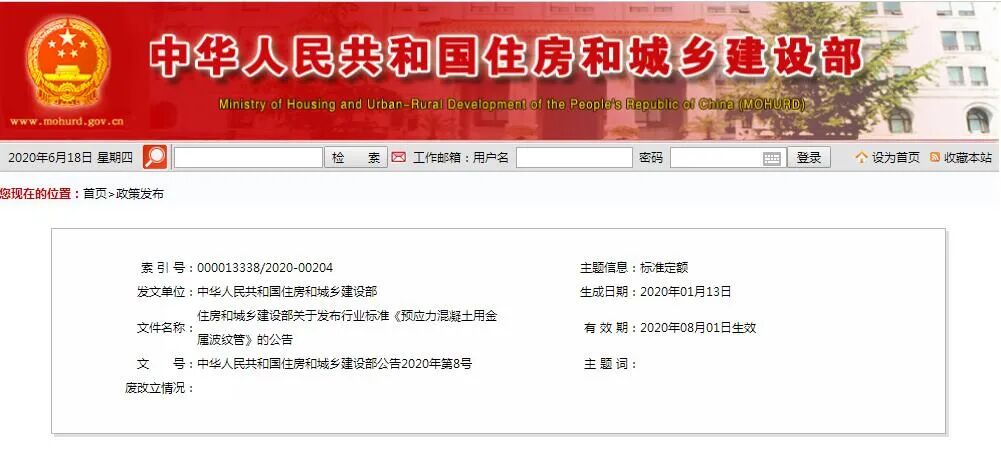

住房和城乡建设部关于发布行业标准

《预应力混凝土用金属波纹管》的公告


  现批准《预应力混凝土用金属波纹管》为建筑工业行业产品标准,编号为JG/T225-2020,自202081日起实施。原《预应力混凝土用金属波纹管》(JG/T225-2007)同时废止。


  本标准在住房和城乡建设部门户网站(www.mohurd.gov.cn)公开,并由住房和城乡建设部标准定额研究所组织中国质量标准出版传媒有限公司出版发行。


中华人民共和国住房和城乡建设部

                      2020113




本标准是对JG/T225-2007《预应力混凝土用金属波纹管》的修订,JG/T225-2020JG/T225-2007相比,主要技术内容变化如下:


1.取消按波纹数量进行分类;


2.修改了标记方法;


产品标记应由代号、规格及类别组成:


  • 金属波纹管类别,标准型管代号为B,增强型管代号为Z;


  • 金属波纹管规格,圆管以公称内径表示,扁管以公称内长轴X公称内短轴表示,单位为毫米(mm);


  • 金属波纹管代号:JBG。


3.增加了金属波纹管的构造示意图(详见下方阅读原文中4.1.1和4.1.2);


4.修改了金属波纹扁管的规格(详见下方阅读原文4.4.2);


5.修改了径向刚度,修改为抗局部横向荷载性能和抗均布荷载性能(详见下方阅读原文4.5);


6.修改了符号的意义(详见下方阅读原文4.5)


7.增加了连接管的要求;


连接管应与被连接管具有相同的波形,且尺寸大一个规格;连接管的长度应为圆管公称内径或扁管等效公称内径的4倍5倍,且不应小于300mm。


8.完善了抗外荷载性能试验方法(详见下方阅读原文5.3);


9.修改了弯曲后抗渗漏性能试验方法(详见下方阅读原文5.4.2);


10.修改了型式检验组批的规定;


同一截面形状、同一性能要求的金属波纹管应按下列规定分组,并在每组中各选用一种规格的有代表性的产品进行型式检验:


a)公称内径小于或等于60mm时,为小规格组;


b)公称内径大于60mm小于或等于90mm时,为中规格组;


c) 公称内径大于90mm时,为大规格组;


d)公称内短轴相同的扁管为一组。


所有型式检验项目抽样数量均为6件。


11.修改了检验结果判定规则;


当全部出厂检验项目均符合要求时,应判定该批产品合格;当检验结果有不合格项目时,应从同一批产品中未经抽样的产品中重新加倍取样对不合格项目复检,复检结果全部合格,应判定该批产品合格,否则应判定该批产品不合格。


当全部型式检验项目均符合要求时,应判定型式检验合格;当检验结果有不合格项目时,对不合格项目应重新加倍取样复检,复检结果全部合格,应判定型式检验合格,否则应判定型式检验不合格。


12.增加了金属波纹管连接的要求;


连接金属波纹管时,两根被连接波纹管的端部应靠紧,接缝应位于连接管中部,并应采用具有防水性能的材料缠绕,保证连接处的密封性。


13.修改了附录A和附录B。


文章来源

中华人民共和国住房和城乡建设部
